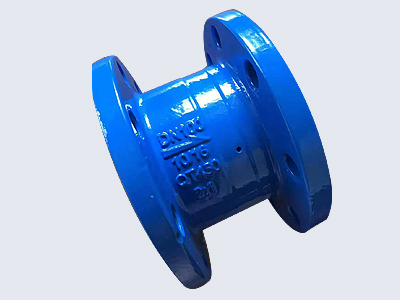

Y43X比例式減壓閥|法蘭比例式減壓閥-泊頭志高閥門Y43X比例式減壓閥品質可靠

Y43X比例式減壓閥特點：外形美觀，質量可靠，比例準確，工作平穩，既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同載面積產生的壓力差，改變閥后的壓力，達到減壓目的。減壓閥的減壓比例是：（2：1）--（3：1）--（4：1）--（3：2）--（5：2）等，亦可根據用戶的要求設計比例的減壓閥。



閥前壓力大于閥后壓力，推動后移比例式減壓閥打開，閥后管網壓力隨流量的增加而降低（符合流量-壓力特性曲線），直至達到平衡位置，活塞停止移動。 當閥后管網停止用水時由于活塞后端壓強升高，比例式減壓閥活塞失去平衡狀態而前移，比例式減壓閥關閉。一般選擇比例式減壓閥是使設計流量在流量-壓力特性曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。



Y43X比例式減壓閥主要技術參數：

型號	公稱壓力PN（MPa）	公稱通徑DN（MM）	L
Y43X-10T（B型）	1.0	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230
Y43X-16T	1.6	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230

Y43X比例式減壓閥主要外形尺寸：

公稱通徑DN（MM）	尺寸（MM）
	C	L	D
15	1/2"	80	50
20	3/4"	80	50
25	1"	90	54
32	1 1/4"	100	60
40	1 1/2"	110	68
50	2"	120	80
